电气火灾监控系统

出品|正尔科技
撰写|姚康


电气火灾系统




当被保护电气线路中的被探测参数超过报警设置值时,能发出报警信号、控制信号并能指示报警部位的系统,由电气火灾监控设备和电气火灾监控探测器组成。


1、电气火灾监控系统由那几部分组成呢?

一套完整的电气火灾监控系统包含两个部分:电气火灾监控设备和电气火灾监控探测器。

电气火灾监控设备又是通常所说的电气火灾监控主机。能接受来自电气火灾监控探测器的报警信号,发出声、光报警信号和控制信号,指示报警部位记录保存并传送报警信息的装置。

出品|正尔科技
撰写|姚康


电气火灾系统




当被保护电气线路中的被探测参数超过报警设置值时,能发出报警信号、控制信号并能指示报警部位的系统,由电气火灾监控设备和电气火灾监控探测器组成。


1、电气火灾监控系统由那几部分组成呢?

一套完整的电气火灾监控系统包含两个部分:电气火灾监控设备和电气火灾监控探测器。

电气火灾监控设备又是通常所说的电气火灾监控主机。能接受来自电气火灾监控探测器的报警信号,发出声、光报警信号和控制信号,指示报警部位记录保存并传送报警信息的装置。



2、电气火灾监控设备具有哪些监控报警功能呢?


在有监控信号输入时,点亮专用的报警指示灯。接收到来自电气火灾监控探测器的报警信号,并在10秒内发出声、光报警信号,指示报警部位,显示报警时间,并予以保持,直至监控设备手动复位。

在报警状态下保持报警值,报警数据可查。报警声信号应能手动消除,当再次有监控报警信号输入时,应能再启动。

设专用的手动复位按钮,复位后,仍然存爱报警、故障灯状态信息应在20秒内重新建立。

3、电气火灾监控设备应具有哪些故障报警功能?

当监控设备发生下述故障时,应能在100秒内发出与监控报警信号有明显区别的声、光故障信号,显示故障部位:

1.监控设备与探测器之间的连接线断路、短路;

2.接收到探测器发来的故障信号;

3.发生影响监控报警功能的接地;

4.监控设备主电源欠压(如具有备用电源)

故障声信号影能手动消除,再有故障信号输入是,应能再启动;故障光信号应保持至故障排除。

故障器件,非故障部位的功能不应受影响。

4、电气火灾监控设备自检功能有哪些?

监控设备应能对本机及所配接的探测器进行功能检查(以下简称自检),监控设备在执行自检期间,与其连接的外接设备不应动作。监控设备自检时间超过1min或其不能自动停止自检功能时,监控设备的自检不影响非自检部位的报警功能。

监控设备应能手动检查其音响器件和面板上所有指示灯、显示器的工作状态。

电气火灾监控设备信息显示和查询功能;

监控设备采用文字、数字和/或字母(符)显示时,应满足下述要求:

监控设备应能显示监控报警信号的总数;

当有多个监控报警信号输入时,监控设备应按时间顺序显示报警信息;在不能同时显示所有的监控报警信息时,未显示的信息应能手动可查。

监控报警信息优于故障信息显示;

在显示监控报警信息时,应能手动操作查询故障信息;

信息查询时,每手动查询一次,只能查询一条信息。

5、电气火灾监控设备电源应具备哪些要求?

监控设备应能保证在制造商规定的连接线类型、线径和最长通信距离条件下,在下述负载条件下连续工作4小时:

1.监控设备容量不超过10个构成单独部位号的回路时,所有回路均处于报警状态;

2.监控设备容量超过10个回路时,20%的回路(但不少于10个回路,且不超过30个回路)处于报警状态。

当监控设备的供电电压在额定电压AC220V的85%~110%,频率为50Hz±1Hz范围内变化时,应能正常工作。

6、电气火灾监控设备操作级别有要求吗?

监控设备应至少设有两级操作级别。

第一级(最低级)只允许消除声报警信号和查询信息。

进入二级以上操作级别应采用钥匙或操作密码,用于进入高操作级别的钥匙或密码可以进入低操作级别,但用于进入低操作级别的钥匙和密码不能用于进入 高操作级别。


认识剩余电流式电气火灾监控探测器




1、探测器的分类

按照工作方式:独立式 和 非独立式

按照探测原理:接触式 和 非接触式

按照传感器类型:单传感器式 和 多传感器式

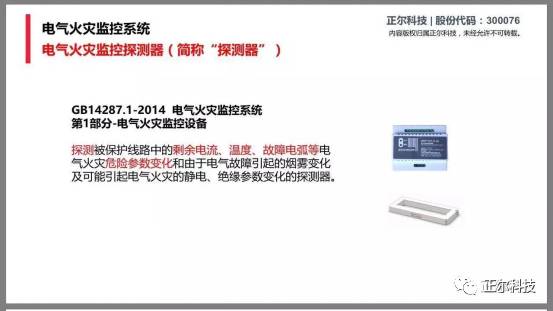

2、剩余电流式电气火灾监控探测器

监测被保护线路中的剩余电流值变化的探测器。一般由剩余电流传感器和信号处理单元组成。

剩余电流式电气火灾监控探测器按照工作方式分为两类:独立式探测器(具有监控报警功能的探测器)和非独立式探测器。

独立式剩余电流式电气火灾监控装置

独立探测被保护线路中的剩余电流值变化并发出声、光报警信号的探测器。

非独立式剩余电流式电气火灾监控探测器

能探测被保护线路中的剩余电流值并向电气火灾监控设备传送相关信息的探测器。

剩余电流式电气火灾监控探测器按照传感器数量分为两类:单传感器式和多传感器组合式。

多传感器组合式电气火灾监控探测器

能够同时监测被保护线路中的剩余电流值和温度变化的探测器。

3、剩余电流式电气火灾监控探测器包含哪些基本功能?3

探测器应设置有工作状态指示灯和报警状态指示灯;

独立式探测器电源应采用交流电源AC220V/50Hz,电源线输入端应设接线端子。

当被保护线路剩余电流达到报警设定值时,探测器应在30秒内发出报警信号,点亮报警指示灯,非独立式探测器的报警指示应保持至与其相连的电气火灾监控设备复位,独立式探测器的报警指示应保持至手动复位。

探测器的报警值应设在20mA~1000mA之间,在报警值设定范围内,报警值与设定值之间的绝对值不应大于设定值的5%,具有实时显示剩余电流值功能探测器的显示误差不应大于5%。

非独立式探测器与外接的传感器之间的连接线发生断路或短路时,探测器应向与其相连的电气火灾监控设备传送故障信号。

探测器报警设定值可在探测器或与其相连的电气火灾监控设备上进行,但只应通过专用工具、密码等手段实现现场设置。

4、剩余电流式电气火灾监控探测器有哪些监控报警功能?

监控报警功能仅适用于独立式探测器

探测器在报警时应发出声、光报警信号,并显示报警时的剩余电流值和传感器部位;报警声信号可手动消除,报警声信号手动消除后,应有消音指示,当再有其他报警信号输入时,报警声信号应能再启动。

在报警条件下,在其音响器件正前方1m处的声压级(A计权)应大于70dB,小于115dB。

采用外接剩余电流传感器的探测器,信号处理单元与其连接的剩余电流传感器之间的连接线断路或短路时,探测器应能再100秒内发出声、光故障信号;故障声信号与报警声信号影有明显区别;故障声信号应能手动消除,故障光信号应保持至故障状态恢复。

探测器的报警声信号优于故障声信号。

独立式探测器最多可连接4路传感器。

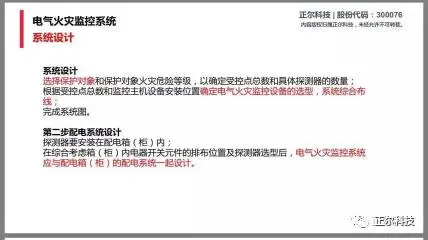

电气火灾的设计:
